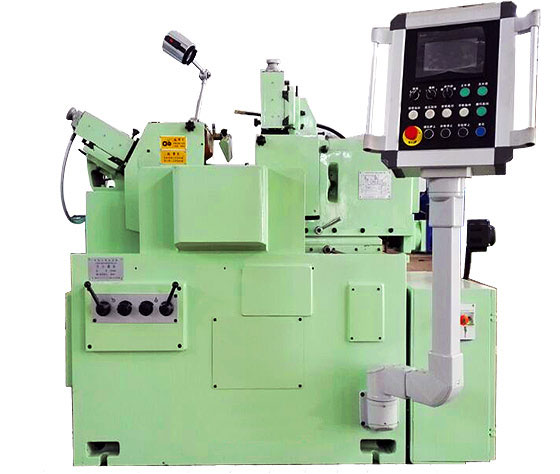

当前位置:首页 》 开源磨床 》 无心磨床

机床配置:
1. 三菱触摸屏:界面清晰,操作简单.
2. 三菱FX3G-60MT(PLC)系统安全可靠,维护简单.
3. 三菱伺服系统:驱动平稳,定位精度高。
4. 进给导轨为双V型预紧滚动钢导轨。刚性强、反应灵敏、运动平稳。
5. 进给传动采用精密级滚珠丝杆:定位精度高、反应灵敏。


机床特点:
1. 生产效率高:全自动进给方式高效且稳定,降低劳动强度。
2. 生产质量稳定:数控方式使机床磨削平稳,定位准确,工件尺寸分散小。
3. 人性化设计;编制面向用户实际操作的程序,最大幅度的方便操作者实现人机对话。


工作精度 :
  1. 重复定位精度:±0.5μm(100次)
  2. 圆度:2μm
  3. 直径一致性:2μm
  4. 粗糙度:Ra0.2μm

技术规格参数
磨削工件直径   Ф2~40mm
砂轮规格  PSA350×125×127
导轮规格 PSA250×125×75
砂轮转速   1870 r/min
导轮转速(工作转速) 20~180r/min
(修整转速) ≥250 r/min
导轮回转角
垂直面内
-2°~+4°
水平面内   0°~+3°
导轮架进给最小值 0.001mm
砂轮修整器进给最小值 0.002mm
导轮修整器进给最小值 0.01mm
砂导轮中心连线至托架底面距离  190mm
机床电机总功率 约9KW
机床外形    1550×1300×1400mm
机床净重 约2000Kg
