当前位置:首页 》 开源磨床 》 无心磨床

项目

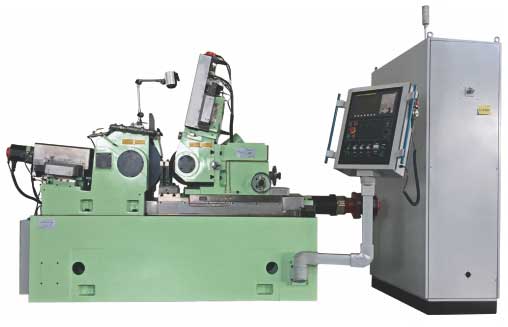

KC4520

磨削工件直径(mm)

Φ1.6~φ50

磨削工件长度(mm)

通 磨 250

切入磨 200

砂轮尺寸(mm)

P455×205×203.2

导轮尺寸(mm)

P305×205×177.8

砂轮转速(r/min)

1900

导轮转速(r/min)

12~230交流
变频无级调速

导轮回 转角

垂直面内

-5° ~ 5°

水平面内

-1° ~ 3°

砂导轮中心连线至托 架底面距离(mm)

225

砂导轮中心连线至床 身底面距离(mm)

1040

砂轮修整器最小进给量(mm)

0.001

主进给最小进给量(mm)

0.001

砂轮电机功率(kW)

11 4P

导轮电机功率(kW)

1.5 6P

水泵电机功率(kW)

0.12 2P

磁分电机功率(kW)

0.18

导轮架进给伺服电机额定扭矩(N.m)

10.9

砂轮修整器进给伺服电机额定扭矩(N.m)

5.2

砂轮修整器往复伺服电机额定扭矩(N.m)

7.2

冷却水流量(L/min)
机床使用电源

3N ~50Hz,380V

机床重量(t)

6

机床外形尺寸 (长×宽)

砂轮修整器做两种结构,一种是单点修整,一种是金刚碟修整
